PANELES AISLANTES PUR Y PIR

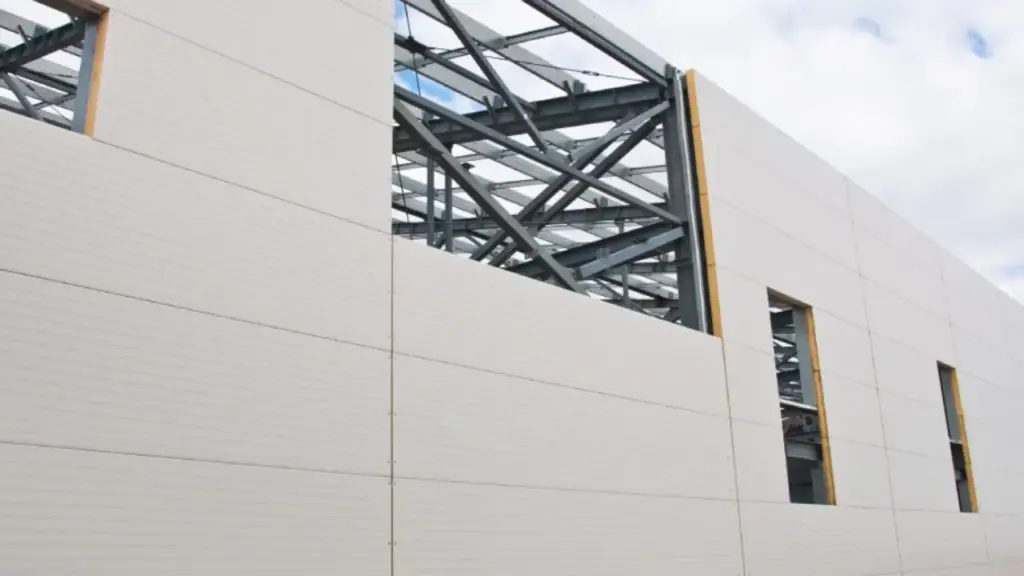

Los paneles frigoríficos metálicos aislantes autoportantes están fabricados con poliuretano expandido de alta calidad, lo que les proporciona una gran adaptabilidad y facilidad de montaje. Gracias a sus excepcionales propiedades como aislante térmico y a la excelente calidad del sistema de ensamblaje y fijación, son especialmente adecuados para la construcción de fachadas, techos, revestimientos y tabiques en almacenes y cámaras frigoríficas, tanto a temperatura positiva como negativa. También son ideales para cámaras de conservación, espacios con atmósfera controlada y salas de elaboración.

Su gran versatilidad de fabricación permite ofrecer una amplia gama de productos. Como resultado, los productos de aislamiento PIR y PUR son la elección natural para la mayoría de las aplicaciones de aislamiento en la construcción.

CARACTERÍSTICAS DEL SOPORTE Y NÚCLEO

Soporte metálico de panel frigorífico

  • Laminado de acero zincado Sendzimir (EN-UNI 10147).
  • Laminado de acero zincado precalado mediante el procedimiento Coil Coating.
  • Laminado de aleación de aluminio con acabado natural, gofrado o precalado (UNI 9003).
  • Precalado con proceso en continuo, con un espesor en la cara vista de 5 micras de imprimación y 20 micras de laca, en los siguientes acabados:
    • Poliester
    • Poliester siliconado
    • PVDF (bajo pedido se puede fabricar un acabado especial de alto poder anticorrosivo).
  • Laminado de cobre (DIN 1787/17670/1791).

Núcleo aislante

  • Expansión rígida y de alto poder aislante, fabricado a base de resinas de poliuretano (PUR) autoextinguibles, con los siguientes estándares de calidad :
    • Conductividad térmica a 10ºC: 0,020 W/m·K
    • Densidad total: 40 kg/m³ ± 10%
    • Adhesión al soporte: 0,10 N/mm²
    • Compresión al 10% de deformación: 0,11 N/mm²

Esto es aplicable también a las espumas rígidas de alto poder aislante basadas en resinas poliuretánicas (PUR) o poliisocianuradas (PIR), ambas autoextinguibles.

CARACTERÍSTICAS DEL AISLANTE Y LAS CARGAS

Aislante Térmico

El coeficiente de transmisión térmica, reflejado en la ficha técnica, debe considerarse útil a 10ºC. El cálculo tiene en cuenta la resistencia de las dos chapas metálicas y la conductividad térmica útil del aislamiento a 10ºC (ajustada aplicando la bonificación m=10º), con un valor de 0,022 W/m·K.

Cargas

  • Deformación: Admite una flecha igual o menor a 1/200L.
  • Flexión: Se asume que el esfuerzo de flexión es absorbido parcialmente por la chapa soporte.
  • Corte: Se supone que el esfuerzo de corte es absorbido en parte por la chapa soporte y en parte por el aislante.

Los datos reflejados son meramente indicativos. Es responsabilidad del proyectista tener en cuenta las especificaciones particulares de cada obra.

Instrucciones de fijación
El proyectista deberá evaluar las condiciones de uso en función de la situación climática local. Se deben tomar precauciones adicionales y específicas para la fijación de los paneles con soporte.

DIMENSIONES Y COMPORTAMIENTO ANTE EL FUEGO

Propiedades térmicas y durabilidad

  • Excelentes propiedades térmicas gracias al interior de PUR y PIR.
  • Excelente durabilidad debido a la cubierta de acero galvanizado en ambas caras.
  • Cubierta de 1180 mm de ancho, ajustable a 1120 mm para proyectos internacionales.
  • Ideal para cubiertas utilizando un sellado estanco, como el PVC.
  • Resistencia al fuego de 40 minutos en el IND 120 con interior PIR.

Dimensiones del Módulo

  • Ancho útil: 1100 mm / 1150 mm / 1185 mm / 1200 mm.
  • Ancho total: Depende del ancho útil.
  • Longitud mínima: 2000 mm.
  • Longitud máxima: Según fabricante, varía entre 13000 mm y 15600 mm.
  • Tolerancias (según EN 14509):
    • Ancho: ± 2 mm.
    • Longitud: ± 5 mm.
    • Espesor: ± 2 mm (para D < 100 mm).
    • Espesor: ± 2% (para D > 100 mm).

Comportamiento ante el fuego

  • Reacción al fuego:
    • Cs3d0 según EN 13501-1 (con acabado).
    • A1 según NBS S-21.203.
    • Opcionales:
      • Bs3d0 según EN 13501-1.
      • Bs2d0 según EN 13501-1.
      • Bs1d0 según EN 13501-1.
  • PIR RF (PIR-Pentane, índice 300 según EN 1195-22 200).
    • B1 según DIN 4102.
    • Equivalente a M1 según 92-507.
    • LPCB aprobado según LPS 1208 y LPS 1181.

AISLAMIENTO, INSONORIZACIÓN, APLICACIONES Y ACABADOS

Aislamiento interior

  • Densidad: ±40 kg/m³ (tol. ± 5 kg/m³ según EN 14509).
  • Valor LAMBDA: 0,021 W/m·K.

Insonorización

  • Valor de reducción del sonido: Rw = 25 dB (mínimo).

Aplicaciones

  • Juntas verticales
  • Juntas horizontales
  • Techos
  • Muros de separación
  • Muros exteriores
  • Azoteas

Acabados

  • Estándar: Acero galvanizado prelacado en blanco con film protector.
  • Sanitario: Acero galvanizado con recubrimiento de PET o PVC con film protector.
  • Inox: Acero inoxidable AISI 304 o AISI 316, espesor mínimo de 0,6 mm.
  • Recubrimiento de poliéster de 25 micras, homologado para instalaciones sanitarias.

OPCIONES DE ACABADO

Acero lacado

  • Cubierta de poliéster de 25 micras.
  • Espesor: 0,50 mm, 0,63 mm, 0,75 mm.
  • Cubierta de poliéster de 15 micras (capa interior).
  • Espesor: 0,50 mm, con film protector.

HDP 35 micras – POLÍMERO DE ALTA DURACIÓN

  • Espesor: 0,63 mm, 0,75 mm, con film protector.

PET FILM 55 MY

  • Cubierta de poliéster + film de polietileno tereftalato.
  • Espesor: 0,50 mm, 0,63 mm, con film protector.
  • En instalaciones alimentarias: Sólo para interior.
  • Alta durabilidad química.

Acero inoxidable INOX 0,60 mm – AISI 316 L

  • Rugoso/Adamascado.
  • Satinado.
  • Acabado 2B.
  • Con film protector.

INOX 0,60 mm – AISI 304

  • Rugoso/Adamascado.
  • Satinado.
  • Acabado 2B.
  • PVDF 25 micras – Blanco 9010 (RAL), con film protector.

Aluminio Zinc

  • Espesor: 0,50 mm – 185 g/m², sin film protector.
